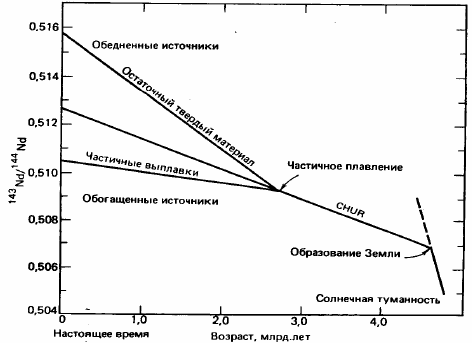

Рисунок №145. Изотопная эволюция Nd в мантии (в хондритовом резервуаре CHUR) по Г. Фору (1989).

Этот рисунок относится к статье «Происхождение алмазоносных кимберлитов и родственных им пород»

Рисунок 145. Изотопная эволюция Nd в мантии (в хондритовом резервуаре CHUR) по Г. Фору (1989).

Рисунок 145. Изотопная эволюция Nd в мантии (в хондритовом резервуаре CHUR) по Г. Фору (1989).
Магма, образовавшаяся в результате частичного плавления мантии, имеет более низкое отношение Sm/Nd по сравнению с мантийным резервуаром, тогда как остаточная (реститовая) твёрдая фаза характеризуется более высокими отношениями Sm/Nd. В результате современные отношения 143Nd/144Nd в породах, образовавшихся из силикатного расплава, всегда оказываются меньшими, чем в мантии, а в породах, образовавшихся из реститов, наоборот, — всегда большими.
